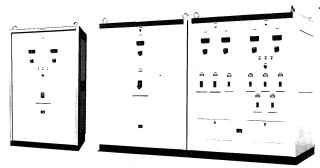

| ＳＶＣ 摺動型 定電圧電源装置(ＡＶＲ) |
  |
■概要
■本機は摺動電圧調整器とサーボモーターを含む制御系とによって構成された「定電圧電源装置」です。
入力変動、負荷変動による出力電圧の変化や、三相電源の不平衡による出力電圧の偏差を検出し、
これを制御信号としてサーボ系を駆動させ、出力電圧を定格値に保ちます。また、三相用の機種は
各相制御方式を採用しておりますので、入力不平衡、負荷不平衡に対しても平衡電圧が得られます。
■特徴■
①高効率、小型、軽量で経済的です。
②瞬間的な過電圧や過負荷に強い強いです。*どの程度の環境か御相談下さい。
③容量2kVA以上の機種は実効値検出です。
④出力過電圧(OCP)、出力過電流(OCP)、過熱(OHP)、各保護機能を標準装備。
(*単相機種は3KVAより装備、三相機種は全て装備。)
⑤周波数の影響がありません。
⑥発生波形歪みはありません。 |
| 型式 |
標準仕様 |
| ■SVC |
入力電圧変動範囲 |
定格入力電圧の±15% |
| 周波数 |
48Hz～62Hz |
| 出力電圧精度/微調整範囲 |
±1%～±1.5%以内(定格入力電圧に於いて) |
| 負荷変動/波形歪 |
0～100%/入力電圧波形に同等 |
| 応答速度 |
1.0sec～1.5sec以内(入力電圧の10%急変に対して) |
| 効率/力率 |
90%以上(最低入力電圧時定格負荷にて)/0.95以上 |
| 周囲温度/相対湿度 |
-5℃～40℃/30～85% |
| 温度上昇 |
定格負荷にてE種65℃以下、主要発熱部75℃以下(温度計法) |
| 絶縁抵抗/耐圧 |
DC500V メガーにて 10MΩ以上(小容量)～3MΩ以上(大容量)/AC1500V 1分間 |
| |
| 入出力 単相 100V 系機種ラインナップ |
入出力 単相 200V 系機種ラインナップ |
| 型式 |
定格仕様 |
容量(最大電流) |
型式 |
定格仕様 |
容量(最大電流) |
| ■SVC-1010 |
入力電圧1相100V
入力変動±15%
出力電圧1相100V
出力精度±1%
周波数50/60Hz
応答時間1～1.5sec
|
1kVA(10Amax) |
■SVC-205 |
入力電圧1相200V
入力変動±15%
出力電圧1相200V
出力精度±1%
周波数50/60Hz
応答時間1～1.5sec |
1kVA(5Amax) |
| ■SVC-1020 |
2kVA(20Amax) |
■SVC-2010 |
2kVA(10Amax) |
| ■SVC-1030 |
3kVA(30Amax) |
■SVC-2015 |
3kVA(15Amax) |
| ■SVC-1050 |
5kVA(50Amax) |
■SVC-2025 |
5kVA(25Amax) |
| ■SVC-1080 |
7.5kVA(80Amax) |
■SVC-2040 |
8kVA(40Amax) |
| ■SVC-10100 |
10kVA(100Amax) |
■SVC-2050 |
10kVA(50Amax) |
| ■SVC-10150 |
15kVA(150Amax) |
■SVC-2075 |
15kVA(75Amax) |
| ■SVC-10200 |
20kVA(200Amax) |
■SVC-20100 |
20kVA(100Amax) |
| ■SVC-10300 |
30kVA(300Amax) |
■SVC-20150 |
30kVA(150Amax) |
| ■SVC-10400 |
40kVA(400Amax) |
■SVC-20200 |
40kVA(200Amax) |
| ■SVC-10500 |
50kVA(500Amax) |
■SVC-20250 |
50kVA(250Amax) |
| ■SVC-10800 |
80kVA(800Amax) |
■SVC-20400 |
80kVA(400Amax) |
| ■SVC-101000 |
100kVA(1000Amax) |
■SVC-20500 |
100kVA(500Amax) |
| |
| 入出力 三相 200v 系ラインナップ |
| 型式 |
定格仕様 |
容量(最大電流) |
その他 |
| ■SVC3-3 |
入力電圧3相200V
入力変動±15%
出力電圧3相200V
出力精度±1.5%
周波数50/60Hz
応答時間1～1.5sec |
3kVA(8.6Amax) |
アイボルト、キャスター4点付(前2点はストッパー付) |
| ■SVC3-5 |
5kVA(14.4Amax) |
| ■SVC3-8 |
8kVA(23.09Amax) |
| ■SVC3-10 |
10kVA(28.86Amax) |
| ■SVC3-15 |
15kVA(43.3Amax) |
| ■SVC3-20 |
20kVA(57.7Amax) |
| ■SVC3-30 |
30kVA(86.6Amax) |
| ■SVC3-40 |
40kVA(115.4Amax) |
| ■SVC3-50 |
50kVA(144.3Amax) |
| ■SVC3-80 |
80kVA(230.9Amax) |
アイボルト、チャンネルベース型 |
| ■SVC3-100 |
100kVA(288.6Amax) |
| ■SVC3-150 |
150kVA(433Amax) |
| ■SVC3-200 |
200kVA(577.3Amax) |
| ■SVC3-250 |
250kVA(721.6Amax) |
| ■SVC3-300 |
300kVA(866Amax) |
| ■SVC3-350 |
350kVA(1010.3Amax) |
| ■SVC3-400 |
400kVA(1154.7Amax) |
| ■SVC3-450 |
450kVA(1299Amax) |
| ■SVC3-500 |
500kVA(1443Amax) |
 |
